磁翻板液位計是基于連通器和磁性耦合原理實現液位實時測量的液位儀表。磁翻板液位計能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制?？勺龅礁呙芊?、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警控制開關，可實現液位或界位的上下限報警和控制，配上干簧管遠傳變送器，可將現場的液位信號以4~20mA的電流形式遠端傳送回機房或控制室，實現遠距離檢測、指示、記錄與控制。

磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。盡管磁翻板液位計優勢明顯，但如果選型或使用不當，仍會(huì )出現這樣那樣的故障。實際使用過程中，磁翻板液位計的常見故障有以下幾種：

1、液位有變化，磁翻板液位計不會(huì )動作

先觀察玻璃液位計的指示，磁翻板液位計顯示與其不符，確定工藝液位正常，可對翻板液位計進行排污沖洗，排污時要先關閉上部的取樣閥，排污過程中開，關閥門一定要緩慢，排污后故障依舊，可用磁鐵從下往上對翻板進行磁性吸引，翻板能正常變化，則翻板沒有問題。在磁性吸引時翻板不能隨著變化，應檢查玻璃或塑料護板有沒有變形，護板變形會(huì )造成翻板中軸不同心而不能翻轉。浮子中的磁鋼使用時間過長，磁性減弱，浮子中的磁鋼與翻板的小磁鋼之間失去磁連接作用，也會(huì )出現翻板不會(huì )動作的故障。

2、磁翻板指示混亂

就是通常說的“亂磁”現象。磁翻板指示混亂的原因有:翻板的部分小磁鋼磁性減弱，會(huì )產生程度不同的“亂磁”現象；隨著儀表用磁鋼質量的提高，磁穩定性得以提高，與以往相比出現該類故障的概率也大大下降。

測量易汽化介質液位，工況穩定時被測介質的氣相和液相相互轉化達到平衡，這時的液位測量值是正常的。但從儲罐內抽出液體時，液面上部空間增大，氣相壓力降低，會(huì )有部分液體汽化，會(huì )有大量氣泡產生，小氣泡上升過程中聚變成大氣泡，大氣泡進入液位計測量導管，就可能形成一個上升的氣相段，氣相段在上升過程中遇到浮子，氣體將從浮子周?chē)ㄟ^(guò)，使浮子運動速度過快，與測量導管外部的磁翻板失去磁連接作用，就會(huì )造成“亂磁”現象，而出現液位指示混亂故障。有“亂磁”現象出現，可用磁鐵對翻板進行磁性吸引，使翻板能正常變化。

3、磁翻板液位計的液位顯示有偏差

生產中由于各種原因會(huì )在液相中混雜許多氣泡，液帶氣的現象會(huì )隨著生產的變化而變化當液帶氣的介質進入液位計測量導管，測量導管內的介質密度將發生變化，浮子所受的浮力也將發生變化，浮子的位置就會(huì )改變，翻板指示器所指示的液位就會(huì )產生偏高或偏低的誤差，通過磁翻板變送器反映在DCS上的顯示也會(huì )偏高或偏低。這時只有聯系工藝，改進操作條件來消除或減少液帶氣的現象。

4、磁翻板遠傳信號與就地指示的液位不一致

先檢查磁翻板變送器，供電電壓，信號線路是否正常；還應檢查干簧管及電阻組件是否出現接觸不良，短路，開路故障；受到其他磁場的干擾會(huì )使干簧管誤動作，導致標稱電阻值變化而出現液位顯示偏差故障。干簧管粘連不釋放也是常見的故障，只需輕輕敲打測量導管一般都可以消除此故障。

智能磁翻板變送器的輸出電流超過20mA或小于4mA時，有可能是報警信號輸出值，可借助自診斷功能來檢查故障，按提示信息對癥進行處理。

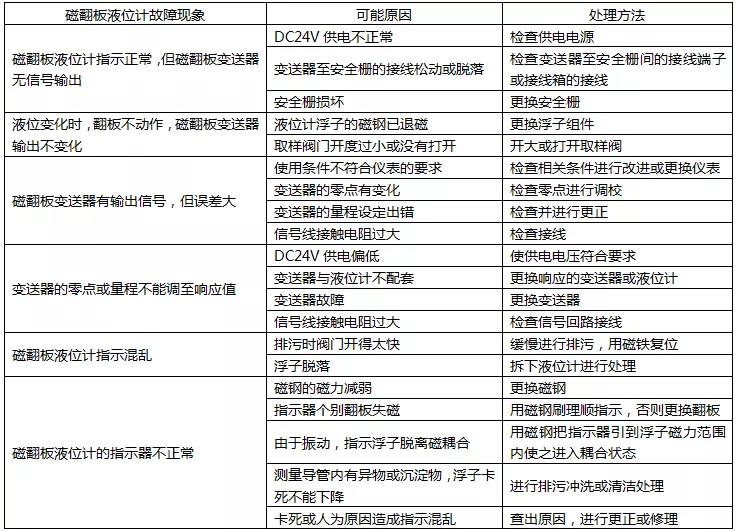

5、磁翻板液位計常見故障的檢查及處理

6、閥門附件的故障檢查及處理

磁翻板液位計*容易出現的就是堵塞，測量導管內污物雜質過多，會(huì )使浮子卡澀而出現不靈活現象，反映在顯示儀上就是液位變化遲緩或跳躍式變化，可通過排污沖洗來解塊，如果太臟或油污過多時可通過上部放空閥門接入水或蒸汽，汽油來清洗浮子及測量導管。

安裝液位計時法蘭連接螺栓一定要擰緊，要對角上緊螺栓，以避免法蘭墊片松緊不均勻出現泄漏。閥芯填料松緊度要合適，既不能出現泄漏又要開關靈活。用在高溫，腐蝕介質場合的閥門容易出現問題，應加強檢查或定期更換閥門。

液位計投運時，應先打開上部的取樣閥門，再緩慢打開下部的取樣閥門，使介質平穩進入測量導管，投運時應避免介質快速沖擊浮子，引起浮子劇烈波動影響顯示的正確性。排污時要先關閉下部的取樣閥門，再打開排污閥，讓測量導管內液位下降，*后再開下部的取樣閥門。對侵蝕性，毒害性等特殊液體的排污應嚴格按操作規程進行。

磁翻板液位計測量導管上部有個放空閥，是為了防止長時間工作，測量導管內含有氣體，浮子無法正常工作而用來放氣的。有的產品沒有放空閥，而是用了一個絲堵，但作用相同。
