渦輪流量表工作原理

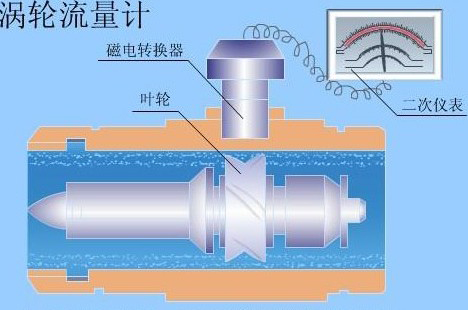

在流體流動的管道內，安裝一個可以自由轉動的葉輪，當流體通過葉輪時，流體的動能使葉輪旋轉。流體的流速越高，動能就越大，葉輪轉速也就越高。在規定的流量范圍和一定的流體黏度下，轉速與流速成線性關系。因此，測出葉輪的轉數或轉速，就可以確定流過管道的流體流量或總量。我們日常生活中的某些自來水表都是利用這種原理制成的，這種儀表被稱為速度式儀表。渦輪流量表正是利用相同的原理在結構上加以改進后制成的。

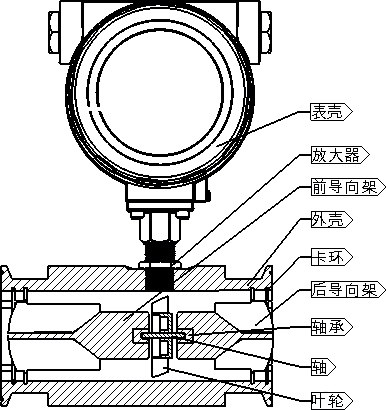

渦輪流量表的結構示意圖：



1.渦輪：是用高導磁系數的不銹鋼材料制成，葉輪芯上裝有螺旋形葉片，流體作用與葉片上使之轉動。



2.導流器：用來穩定流體的流向和支撐葉輪的。



3.磁電感應轉換器：由線圈和磁鋼組成，用以將葉輪的轉速轉換成相應的電信號，以供給前置放大器進行放大。



4.外殼：整個流量計安裝在外殼上，外殼由非導磁的不銹鋼制成，兩端與流體管道相連接。



5.前置放大器：接收磁電感應轉換器信號并放大。



渦輪流量表的工作過程：



當流體通過渦輪葉片與管道之間的間隙時，由于葉片前后的壓差產生的力推動葉片，使渦輪旋轉。在渦輪旋轉的同時，高導磁性的渦輪就周期性地掃過磁鋼，使磁路的磁阻發生周期性的變化，線圈中的磁通量也跟著發生周期性的變化，線圈中便感應出交流電信號。交變電信號的頻率與渦輪的轉速成正比，也就是說與流量成正比。這個電信號經前置放大器放大后，送往電子計數器或電子頻率計，以累積或指示流量。



渦輪流量表的特點：



1.渦輪流量表安裝方便，磁電感應轉換器與葉片間不需要密封和此輪傳動機構，因而測量精度高，可耐高壓，靜壓可達50MPa。



2.由于基于磁電感應轉換原理，故反應快，可測脈動流量。輸出信號為電頻率信號，便于遠傳，不受干擾。



3.渦輪流量表的渦輪容易磨損，被測介質中不應帶機械雜質，否則會(huì )影響測量精度和損壞機件。因此一般需要加過濾器。



4.安裝時必修保證前后有一定的直管段，以使流向比較穩定。一般入口直管段的長度取管道內徑的10倍以上，出口取5倍以上
