1、自來水流量計的校準

在給排水企業中使用的自來水流量計一般都是大管徑的，主要用于與客戶進行貿易(或水資源費)結算或環境監測，其精度等級一般為0.5級。根據**《計量法》、GB/T19001-2008質量管理體系(idtISO9001:2008)、GB/T19022.1-2003測量(控制)體系(idt ISO10012-1:2003)及JJG 1033-2007自來水流量計的檢定規程的要求，測量控制裝置在安裝使用前必須要進行校準。對于給排水企業中使用的自來水流量計，其校準分為流量傳感器在實際流體狀態下采用標準裝置進行標定校準和流量傳感器在使用安裝現場進行校準兩種形式。

1.1 流量標定中心校準

流量傳感器在實際流體狀態下采用標準裝置進行標定校準，就是在**計量行政部門授權的流量標定中心進行校準。

據了解，我國在中南、華南、西南、華北的中石油、中石化、中海油等有進出口貿易的壟斷企業中(如湖南的中石化長嶺煉油廠)建立了流量標定中心。對于給排水企業來說，自來水流量計的流量傳感器安裝使用前或在使用過程中，送流量標定中心去標定校準肯定不切合實際。

1.2 比對校準

根據 GB/ T19 0 01-20 08質量管理體系(id tISO9001:2008)、GB/T19022.1-2003測量(控制)體系(idt ISO10012-1:2003)的要求，當測量(控制)裝置的量值不能直接溯源到**或國際標準時，可以采用同精度等級的已經溯源到**或國際標準的測量裝置對其進行比對校準。

2 給排水企業中使用的自來水流量計采用比對校準的方法

2.1 采用比對校準方法的條件

在給水企業中都按**計量行政部門的要求建立了水表檢定中心，標準裝置為0.2級，這是給排水企業使用的自來水流量計采用比對校準方法的前題條件。

2.2 采用比對校準的裝置

進口的便攜式超聲波流量計1臺，精度等級0.5級，與給排水企業使用的自來水流量計同精度等級。

2.3 其他標準測量?jì)x器

美國福祿克公司的4位半萬用表1臺，精度等級為0.1級，并且其量值已經溯源到**標準。

3 自來水流量計比對校準方法簡介

3.1 自來水流量計比對校準量值溯源圖

如圖1所示。

3.2 便攜式超聲波流量計量值溯源過程

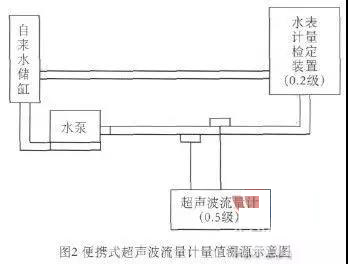

3.2.1 便攜式超聲波流量計量值溯源示意圖如圖2所示。

3.2.2 便攜式超聲波流量計量值溯源方法

(1)按圖2所示安裝便攜式超聲波流量計的兩個探頭于水表計量檢定裝置的測量管上(安裝位置前后直管段滿足前10D后5D的要求)。

(2)待超聲波流量計測量信號穩定后開始計時讀數，設此時超聲波流量計的讀數為F0，水表計量檢定裝置的讀數為F01，計時30min以后(*少30min)，設此時超聲波流量計的讀數為F1，水表計量檢定裝置的讀數為F11。

(3)計算超聲波流量計的相對測量誤差。

1)如超聲波流量計的相對測量誤差超過允許誤差，則計算超聲波流量計的校準系數k0，計算公式如下：

2)將k0值輸入超聲波流量計后，重復以上(2)~(3)步驟，確保超聲波流量計的相對測量誤差在允差范圍內。

3.3 自來水流量計的校零校量

(1)現場環境溫度為5~35℃時，采用美國福祿克公司精度等級為0.1級的4位半萬用表，對自來水流量計的顯示儀表進行零位、量程和示值校準。

(2)采用比對校準方法，對自來水流量計的示值進行在線實流校準。

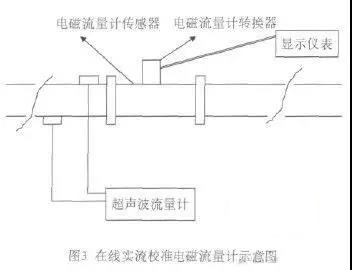

1)在線實流校準示意圖，如圖3所示。

2)按圖3所示，在自來水流量計流量傳感器的測量管上安裝便攜式超聲波流量計的探頭(安裝位置前后直管段滿足前10D后5D的要求)。

3)待超聲波流量計測量信號穩定后開始計時讀數(與自來水流量計同時讀數)，每30min讀數1次，共讀數5次，分別記錄超聲波流量計和自來水流量計的瞬時流量和累積流量。

4)自來水流量計相對示值誤差的計算，計算公式如下。

或：

式中：

Ej為*j次被校準時自來水流量計的相對示值誤差，100%;

Qj為*j次被校準時自來水流量計顯示的累計流量值，單位：m3;

(Qs)j為*j次校準時超聲波流量計顯示的累計流量值，單位：m3;

qj為比對校準過程自來水流量計多次讀取的瞬時流量的平均值，單位：m3/h;

(qs)j為比對校準過程超聲波流量計多次讀取的瞬時流量的平均值，單位：m3/h;

(5)比對校準時，自來水流量計的相對示值誤差按下式計算。

式中：

Ei為比對校準過程自來水流量計*i次的相對示值誤差;

如自來水流量計的相對示值誤差Ei超允許誤差，則調整自來水流量計的修正系數。
