液體渦輪流量計的接線方法

發布時間：2022-04-29 11:08:11??點擊次數：3034次

液體渦輪流量計接線

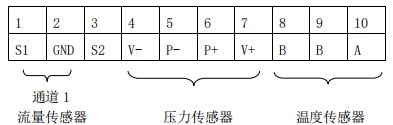

1 傳感器接線端子說明


傳感器通道 1（流量信號）：

1：+，

2：-。

傳感器通道 2：

3：+

2：-。

壓力傳感器：

4：V-， 壓力傳感器電源-；

5：P-， 壓力傳感器信號-；

6：P+， 壓力傳感器信號+；

7：V+， 壓力傳感器電源+；

溫度傳感器（Pt100）：

8： Pt100（1）；

9： Pt100（1）；

10：Pt100（2）。


2 輸出接線端子說明及接線方法：

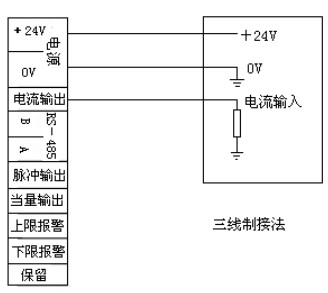

①三線制電流接法：

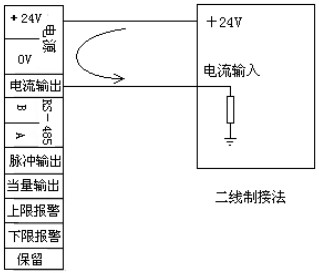

②二線制電流接法：


③三線制脈沖接法：

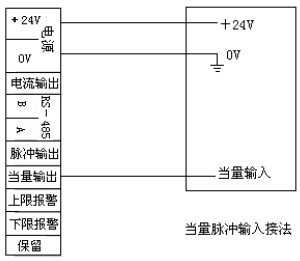

④三線制當量接法：


⑤報警輸出接線方法
