在用差壓式流量計測量蒸汽流量時，有時候會(huì )發現兩個冷凝罐一個燙一個冷，對流量測量結果有何影響？回答這個問題*先要知道冷凝罐的作用。

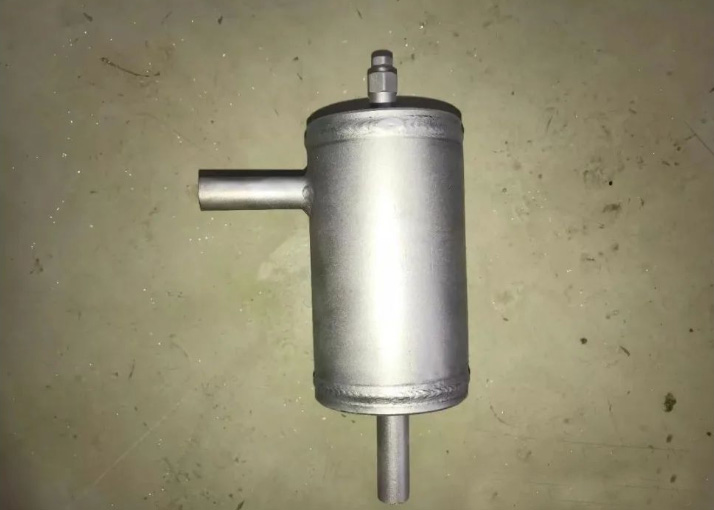

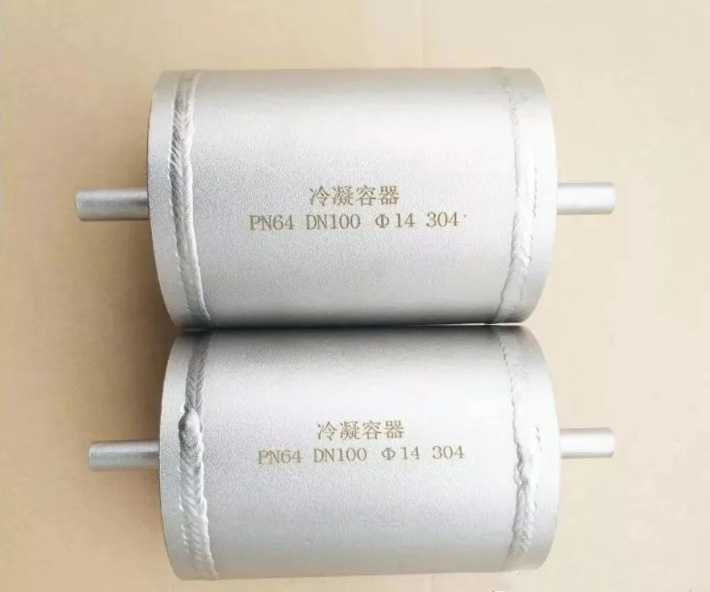

1、冷凝罐的用途

在用差壓式蒸汽流量計測量蒸汽流量時，通常要設置兩個冷凝罐，其作用有兩個：

①將蒸汽差壓信號轉換成凝結水的差壓信號，以防蒸汽直接進入差壓變送器高低壓室，燙壞儀表。

②當差壓變送器膜盒面積較大時，差壓變化引起膜盒相應位移，從而從冷凝罐內吸入凝結水，由于冷凝罐截面積較大，所以差壓信號變化時，罐內的液位降低得不明顯，從而有利于改善動態特性。

在一個冷凝罐內凝結水液位降低的同時，另一個冷凝罐內凝結水液位相應有所升高，但因能及時從溢流口返回母管，所以對動態誤差無明顯影響。

2、兩個冷凝罐內液位高度相等是差壓信號不失真傳遞的關鍵

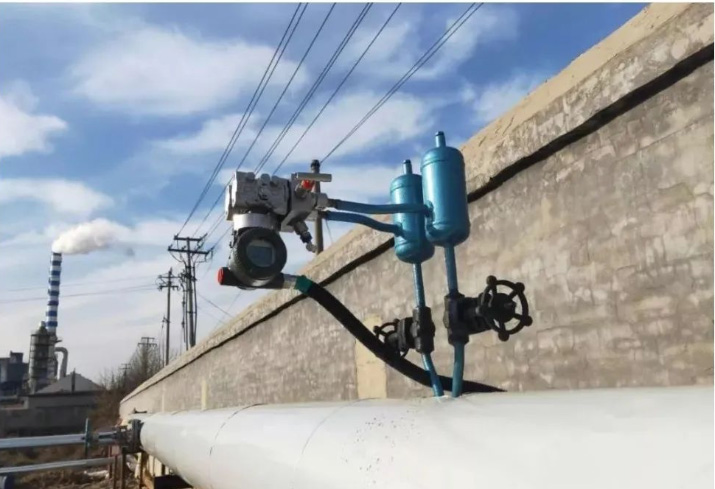

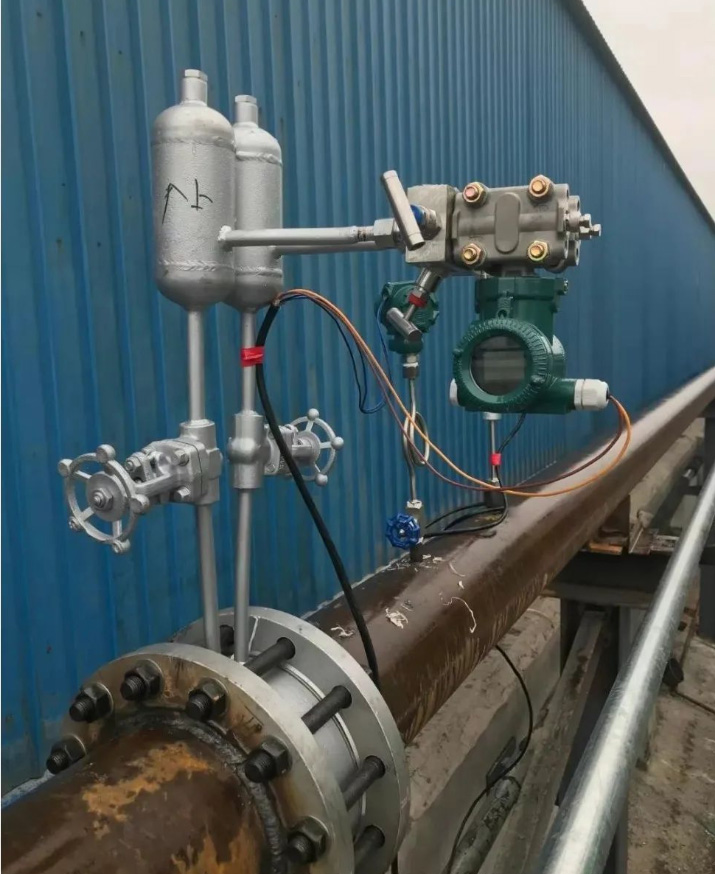

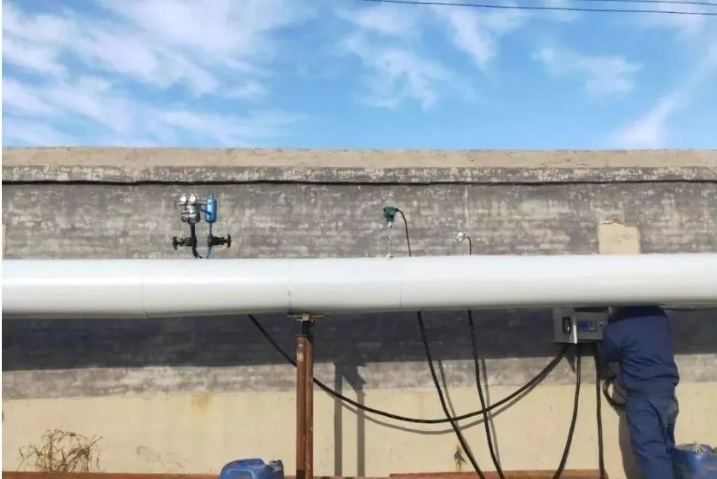

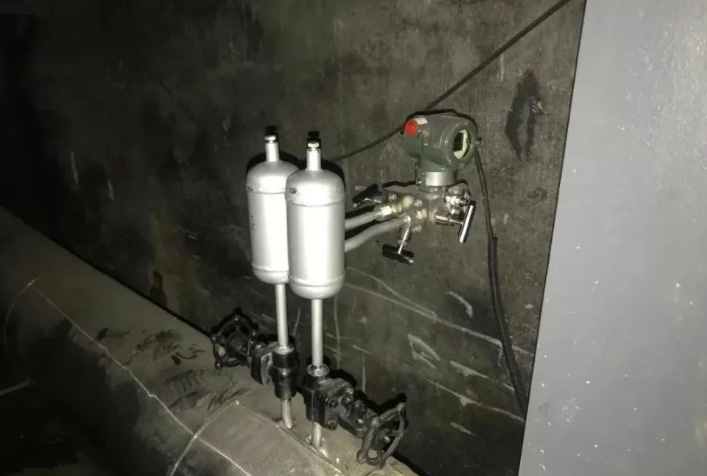

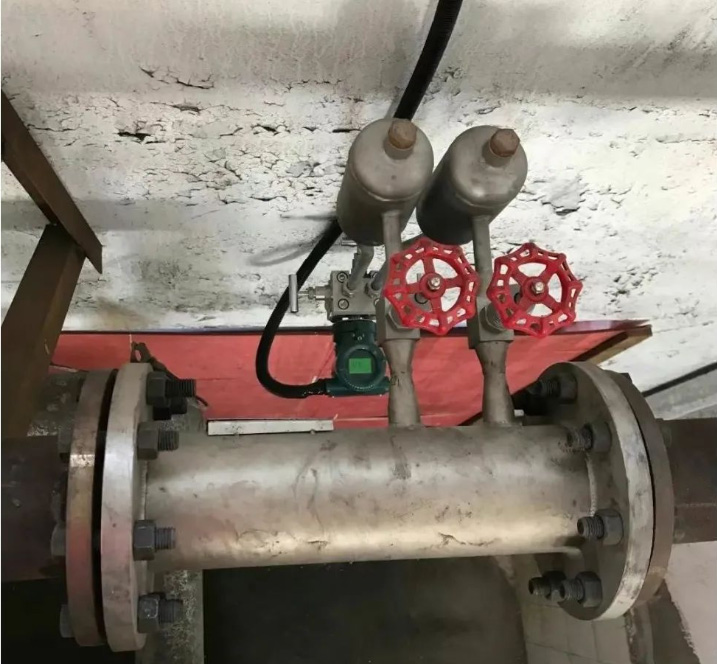

配置和安裝合理的差壓裝置正常工作時，蒸汽從母管經導壓管流入冷凝罐，放出熱量后變成凝結水，罐中液位高于溢流口后，自動返回母管，從而使得兩個罐中的凝結水液位高度相等。

3、兩個冷凝罐為什么會(huì )一個燙一個冷

冷凝罐上部是蒸汽，經導壓管與母管內的蒸汽相通。由于蒸汽密度小，所以，冷凝罐溢流口的高度即使比取壓口高很多，罐中汽相壓力也與母管取壓口處一致。冷凝罐工作在這樣的狀態，其上部是燙的。

如果發現兩個冷凝罐中的一個是冷的，罐的上部必定不是蒸汽。造成冷凝罐上部不是蒸汽，或者說蒸汽到不了罐的上部，原因有多種：

①導壓管堵

②根部閥堵

③溢流口高度比取壓口低

④在取壓口和冷凝罐之間存在液封

不管是哪一種原因，都將使差壓變送器接收到的差壓與節流件送出的差壓不相等，引起流量測量誤差。

4、排除冷凝罐凝結水的方法

排除冷凝罐凝結水的常用方法有：

①冷凝罐溢流口高度比取壓口略高一些，例如10mm。這時，如果根部閥為閘閥或球閥，則蒸汽在導壓管截面的上部順暢地從母管流向冷凝罐，凝結水在導壓管截面的下部從冷凝罐順暢地流回母管，互不干擾，這樣，流量計的零位才能穩定，趨勢記錄曲線才會(huì )細而平滑。

②在冷凝罐與取壓口之間不允許有液封存在。

③導壓管內徑不宜太小，一般要求內徑≥10mm，閘閥或球閥的公稱通徑也要大于或等于10mm。

關于冷凝罐容積的大小，有人做過分析和研究。由于差壓變送器膜盒的面積做得越來越小，位移也可忽略不計，所以上述的冷凝罐的*二個作用已變得可有可無。

有一些公司的產品中索性取消冷凝罐，只要開表投運時按照儀表說明書要求謹慎操作，差壓變送器也不會(huì )燙壞，也不會(huì )引入明顯的流量測量動態誤差。
